4.14 Application Relevant Information
1. Tujuan
- Dapat mensimulasikan Aplikasi informasi gerbang logika
- Dapat mengetahui prinsip kerja pada aplikasi informasi
gerbang logika
2. Alat dan Bahan
A. Alat
B. Bahan
1) IC 74151
Adalah multiplexer 8-bit dengan
delapan input biner (D0 hingga D7), tiga
input pilihan (A B dan C) dan input enable (E). IC 74151
menyediakan dua output yaitu Y & Y.
3. Dasar Teori
1)
Materi Informasi yang Relevan dengan
Aplikasi
2) IC
74151
Multiplexer adalah rangkaian logika yang menerima beberapa input data
digital dan menyeleksi salah satu dari input tersebut pada saat tertentu, untuk
dikeluarkan pada sisi output. Seleksi data-data input dilakukan oleh selector
line, yang juga merupakan input dari multiplexer tersebut. Demultiplexer adalah
sebuah rangkain logika yang menerima satu input datadan mendistribusikan input
tersebut ke beberapa output yang tersedia, dan juga merupakan kebalikkan dari
multiplexer. seleksi data - data input dilakukan oleh selektor line, yang juga
merupakan input dari demultiplexer tersebut.
Contoh Implementasi Multiplexer
Demultiplexer dalam kehidupan sehari-hari:
Multiplexer : Digunakan untuk transmisi jaringan jarak jauh baik yang
menggunakan kabel maupun yang menggunakan media udara seperti wireless atau
radio. Sebagai contoh satu helai optic
bisa dipakai untuk menyalurkan ribuan percakapan pada telepon
Demultiplexer : Digunakan pada televisi karena cara televisi adalah
menerima sinyal data yang kemudian akan dipisahkan berdasarkan chanel yang ada
cara ini disebut dengan teknik demultiplexing atau lebih jelasnya adalah proses
penerimaan data dan kemudian akan dipisahkan sesuai dengan channel yang ada.
Salah satu contoh multiplexer adalah IC 74151. IC 74151 adalah multiplexer 8-bit dengan delapan input biner (D0 hingga D7), tiga input pilihan (A B dan C) dan input enable (E). IC 74151 menyediakan dua output yaitu Y & Y.
4. Percobaan
A. Prosedur Percobaan
1.
Buka aplikasi Proteus.
2. Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan sesuai
dengan alat dan bahan diatas.
3. Rangkai setiap komponen menjadi rangkaian yang diinginkan.
4. Ubah spesifikasi komponen sesuai kebutuhan.
5. Jalankan simulasi rangkaian.

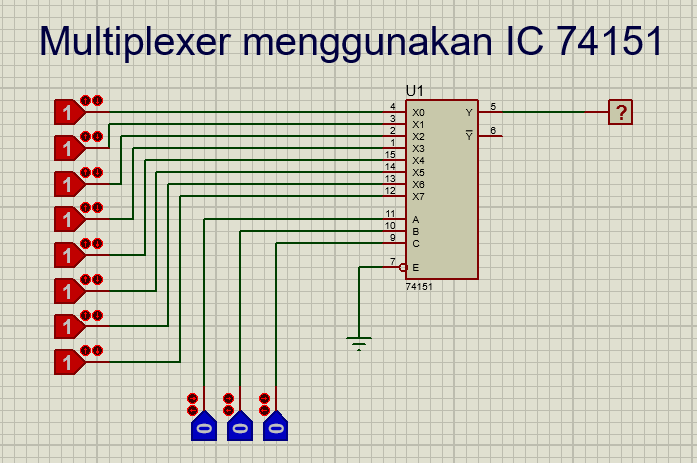

B. Simulasi Rangkaian
Output akan berlogika 0 pada saat :
Prinsip kerja
Address CBA bernilai 000 maka output akan logic 0 jika input D0 bernilai 0
Address CBA bernilai 001 maka output akan logic 0 jika input D1 bernilai 0
Address CBA bernilai 010 maka output akan logic 0 jika input D2 bernilai 0
Address CBA bernilai 011 maka output akan logic 0 jika input D3 bernilai 0
Address CBA bernilai 100 maka output akan logic 0 jika input D4 bernilai 0
Address CBA bernilai 101 maka output akan logic 0 jika input D5 bernilai 0
Address CBA bernilai 110 maka output akan logic 0 jika input D6 bernilai 0
Address CBA
bernilai 111 maka output akan logic 0 jika input D7 bernilai 0
C. Video
D. Download
- Materi >> klik disini
- HTML >> klik disini
- Rangkaian IC 74151>> klik disini
- Video IC 74151>> klik disini
- Datasheet IC 74151>> klik disini
5. Soal soal
A. Example

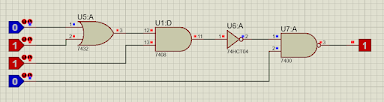

1. Buatlah Tabel Kebenaran dari
Rangkaian Gerbang Logika Berikut Ini
Jawab :
2. Buatlah Rangkaian gerbang AND pada proteus
Jawab :
B. Problem
1. Rangkaian dibawah ini merupakan salah satu aplikasi
rangkaian IC 74245. Ini adalah Bentuk fisis dari rangakaian apa?
Jawab :
Octal 3−State Non-inverting Bus Transceiver
2. Apa yang dimaksud dengan Transceiver ?
Jawab :
Transceiver
adalah buffer dua arah dengan kontrol arah tambahan dan input
ENABLE. ansceiver, seperti buffer, adalah perangkat tristate yang
membuatnya kompatibel dengan sistem berorientasi bus.
C. Multiple
Choice
1. Pada rangkaian dibawah, output
yang berkemungkinan muncul adalah
Jawab:
a. 0
b. 1
c. 1 kemudian 0
d. Semua benar
2. Pada rangkaian dibawah, Apabila
ABC berlogika 100. Maka pin makah yang berlogika 0 agar output dari rangkaian
tersebut berubah menjadi 0?
a. X0
b. X1
c. X7
d. X4
