Laporan Akhir Percobaan 1
1. Komponen [kembali]
1) Arduino Uno
2) Resistor

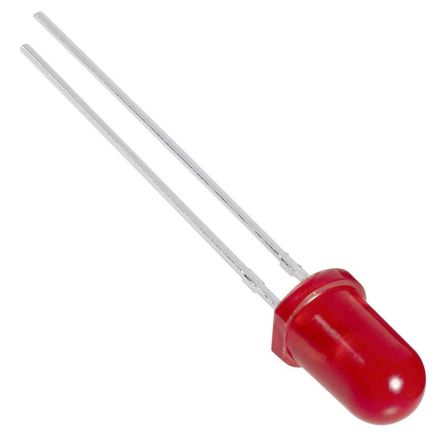

3) LED
2. Rangkaian [kembali]
3. Flowchart [kembali]
4. Listing Program [kembali]
int led1 = 2;
int led2 = 3;
int led3 = 4;
void setup() {
// put your setup code here, to run once:
pinMode(led1,OUTPUT);
pinMode(led2,OUTPUT);
pinMode(led3,OUTPUT);
}
void loop() {
// put your main code here, to run repeatedly:
digitalWrite(led1,HIGH);
delay(1000);
digitalWrite(led2,HIGH);
delay(1000);
digitalWrite(led3,HIGH);
delay(1000);
digitalWrite(led1,LOW);
digitalWrite(led2,LOW);
digitalWrite(led3,LOW);
delay(1000);
5. Video [kembali]
6. Analisa [kembali]
1. Pengaruh pin input output arduino
terhadap LED ?
Jawab :
Ketika pin Arduino
berperan sebagai input, maka arduino akan
membaca berapa tegangan pin, sehingga jika dijadikan sebagai input terhadap LED
maka LED ini akan mati. Tetapi jika pin berperan sebagai output, maka LED akan
hidup.
2. Apa yang terjadi jika pin ground
dicabut?
Jawab :
Pin ground yang
dicabut pada Arduino menyebabkan terputusnya tegangan dari Arduino ke rangkaian
sehingga lampu pun menjadi mati.Arus terjadi karena adanya beda potensial yang
mengalir dari titik tinggi ke titik rendah. Arus yang mengalir dari Arduino diberikan
hambatan agar arusnya tidak berlebih, yang nantinya dihubungkan ke kaki anoda
pada led dan kaki katodanya dihubungkan ke ground. Karena kaki katodanya
dicabut maka arus mengalir tanpa henti yang menyebabkan kebocoran pada led, sehingga
led menjadi mati
7. Link Download [kembali]
- HTML >> klik disini
- Rangkaian Proteus >> klik disini
- Listing Program >> klik disini
- Video >> klik disini
- Flowchart >> klik disini
