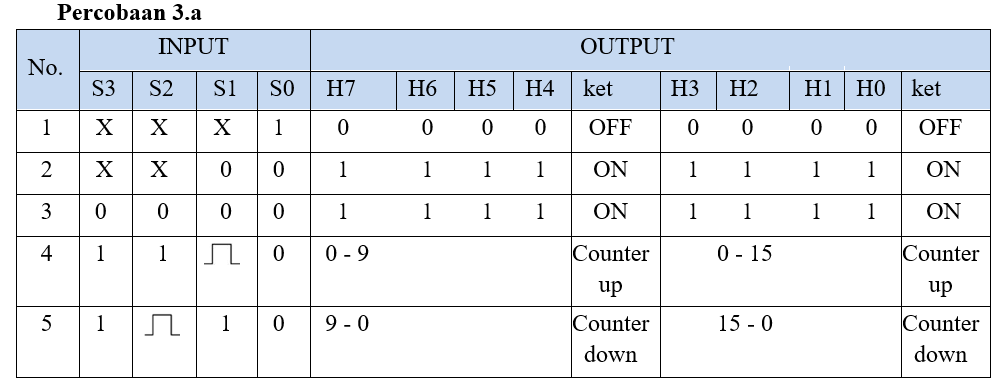

1. Jurnal [kembali]
2. Alat dan Bahan [kembali]
- Saklar/Switch
- Sumber VCC
- Logic Probe
- IC 74192N
- IC 74193N
- Clock
3. Rangkaian Simulasi [kembali]
4. Prinsip Kerja Rangkaian [kembali]
Pada rangkaian ini dapat dilihat bahwa
kita menggunakan sumber VCC sebagai input dan logic probe sebagai output. IC74193N
menghitung biner dari 0000 sampai dengan 1111 sedangkan IC 74192N menghitung mulai
dari biner 0000 sampai 1001. Jika dilihat pada jurnal, maka ada 5 kondisi yang
akan ditentukan bagaimana output yang dihasilkan. Untuk switch 1 = S0, switch 2
= S1, switch 3 = S2, switch 4 = S3, dan swich lain diatur menjadi 1.
1)
Untuk kondisi pertama, atur S0 = 1, S1 = X
(0), S2 = X (0), S3 = X (0). Setelah di running, kedua IC dalam kondisi OFF
(logic probe 0) karena S0 terhubung ke kaki CLEAR masing-masing IC.
2)
Untuk kondisi kedua, atur S0 = 0, S1 = 0, S2
= X (0), S3 = X (0). Setelah di running, kedua IC dalam kondisi ON (logic probe
1) karena S0 tidak terhubung ke kaki CLEAR masing-masing IC.
3)
Untuk kondisi ketiga, atur S0 = 0, S1 = 0,
S2 = 0, S3 = 0. Setelah di running, kedua IC dalam kondisi ON (logic probe 1) karena
S0 tidak terhubung ke kaki CLEAR masing-masing IC.
4)
Untuk kondisi keempat, atur S0 = 0, B1 =
clk, B2 = 1, B3 = 1. Setelah di running, kedua IC terjadi pencounteran dimana
IC 74192N mencounter up dengan menghitung bit dari 0 – 9 atau dari binner 0000
sampai 1001 dan IC 74193N mencounter up dengan menghitung bit dari 0 – 15 atau
dari binner 0000 sampai 1111.
5)
Untuk kondisi kelima, atur S0 = 0, S1 = 1,
S2 = clk, S3 = 1. Setelah di running, kedua IC terjadi pencounteran dimana IC
74192N mencounter down dengan menghitung bit dari 9 – 0 atau dari binner 1001
sampai 0000 dan IC 74193N mencunter down dengan menghitung bit dari 15 – 0 atau
dari binner 1111 sampai 0000.
5. Video Rangkaian [kembali]
5. Analisa [kembali]
1)
Analisa output percobaan berdasarkan IC yang digunakan
Jawab
:
IC74193N
menghitung bit dari 0 – 15 atau dari binner 0000 sampai dengan 1111. Ketika
clock dihubungkan dengan pin UP maka akan terjadi counter-up dengan menghitung
bit 0 – 15 atau dari binner 0000 sampai 1111 dan apabila clock dihubungkan dengan pin Down
maka terjadi counter Down dari biner 1111 sampai 0000. IC akan berada dalam
kondisi OFF ketika S0 terhubung ke kaki CLEAR dan sebaliknya.
IC74192N
menghitung bit dari 0 – 9 atau dari binner 0000 sampai dengan 1001. Ketika
clock dihubungkan dengan pin UP maka akan terjadi counter-up dengan menghitung
bit 0 – 9 atau dari binner 0000 sampai 1001 dan apabila clock dihubungkan dengan pin Down
maka terjadi counter Down dari biner 1001 sampai 0000. IC akan berada dalam
kondisi OFF ketika S0 terhubung ke kaki CLEAR dan sebaliknya.
7. Download [kembali]
- HTML >> klik disini
- Rangkaian >> klik disini
- Video Simulasi >> klik disini
